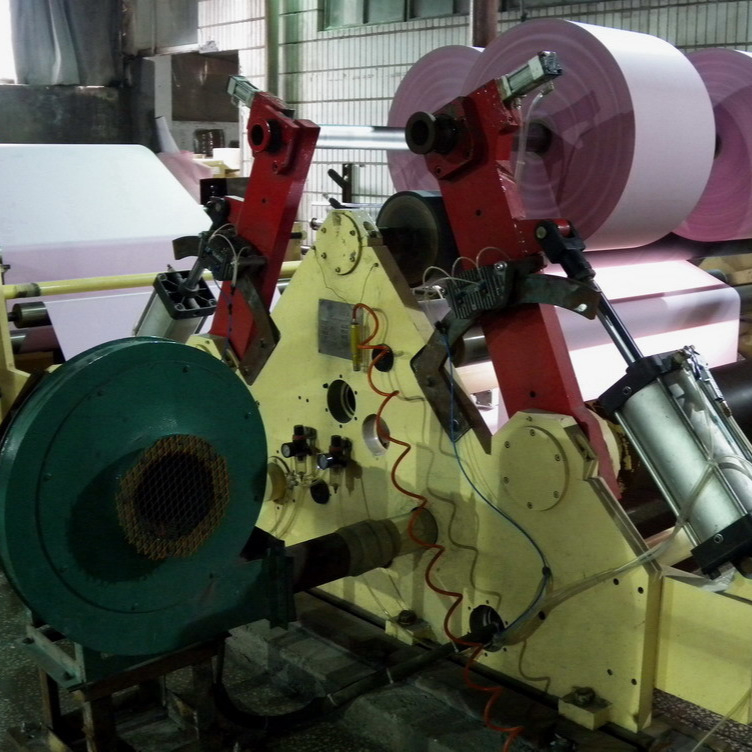

1200mm NCRペーパー ロール スリッターRewinderのノーカーボンペーパー切り開く巻き戻す機械

焦点FM1850の高速1200mm最高NCRスリッターRewinderのノーカーボンペーパー スリッターRewinder

主要な機械部品の記述

1. 部品をほどきなさい
1）はタイプをほどく
自動ウェブ案内装置との単一の位置;シャフトをほどきなさい:3"輸入された空気シャフト、Qty:2 PC;ニンポー中国でなされるアルミニウム ウェブ案内装置 ロール;写真の電気センサー、よりよいジャンボ ロールの集中のための局域内制御箱が付いている輸入されたウェブ案内装置;

2) 張力制御をほどきなさい
日本からのイタリアのレニウム、SMC E/Aのコンバーター、これらの三菱日本からの張力センサーおよび張力コントローラーからの使用空気ブレーキは一緒に閉じたループの張力制御を作る;
ブレーキ サイズ:1520 N.M、Qty:1セット。

2. 主要な機械部品
1）これらの部品は底板、側面、支持ロール、主要な鉛ロール/ライダ ロールのメカニズムおよびドライブ部品を含んでいる。

2) 網ロール、拡散機ロールおよびガイド ロールはより大きい覆いの角度が必要であるニンポー中国dia.120mmからアルミ合金から、ロール直径である150mm成っている

3) 「S」の鉛ロールは溝を作られるパターンであり、どこから支持ロールとして主要なモーターからタイミング ベルトを通した運転されて運転されない。

「S」の鉛ロールおよび支持ロールは両方覆われるPUである。PUカバーの右の硬度の選択によって色/イメージ投射を示さないでこの機械のCFBのペーパーを切り開くことは可能である。

支持ロールの直径は270mmである。

支持ロールはゴム製 カバーされたライダ ロールが装備されている。ライダ ロールの機能は機械停止か通ることの間に導き、よりよい通ることを促進するためにペーパーを握ることである。ロールは空気シリンダーによって荷を積まれる。

4) ナイフを切り開くこと
これらの部品は上および下のナイフ シャフト、ドライブ伝動装置、手動ナイフの設定装置の、上および下のナイフを含んでいる。

上のナイフ シャフトは上および下のナイフを従事させるために手動ナイフの設定装置によって軸方向にマイクロ調節されるかもしれない。上のナイフのための材料は高速度鋼であり、最下のナイフのため工具鋼はである。上および下のナイフの5 PCはそれぞれ含まれている。

5) 主要なモーターはインバーター制御した（Koyoの設置済みエンコーダーがあり、インバーターがYASKAWA日本からある11kW-6Pを）三相ACモーターである。主要なモーターはタイミング ベルトで主要な鉛ロールを運転する。

6) すべてのロール（か非運転されたロール、またはゴム製 カバーされたロール運転される）動的にテストされるずっとバランスである。

7) 吸引の送風機、送風機モーターによるトリムの取り外し:3つのKW

3. リワインド部品
1）巻き戻すこと:
巻く言葉では、巻上げはリワインド シャフトが運転されれば「巻き戻す」と中心呼ばれる。それは巻き戻されたペーパー ロールが機械ローラーと接触してあり、巻上げが摩擦力を通して達成されれば「表面巻取り」である。

「提案されるで中心表面スリッターrewinder」「巻き戻す」中心および「中心に表面に巻き戻す」技術を両方適用することは可能である。

2) リワインド シャフト:3つは輸入された空気シャフト、2 PC、airshaftごとの最大負荷1500kgである。

3) リワインド モーター（18.5KW-6P）:2インバーターは自身のモーターによってタイミング ベルトからKoyoのエンコーダー、YASKAWAインバーターが付いている三相ACモーターを、各リワインド シャフト運転される制御した。

機械ローラーと巻き戻されたペーパー ロール間の接触圧力はP/E比例した弁によって制御される。巻く張力は制御される先を細くすることでありその上に接触圧力は比例して管理されて、巻き戻されたペーパー ロール直径に関係なく維持された一定する場合もある。

4) 長さの計算
リワインド長さが設定値の近くで得ている場合、機械は一定の長さで自動的に減速し、停止する。巻き枠の直径はスクリーンに計算され、表示される。

5) 印刷の条件を満たすことの異なったペーパー等級のための別の先を細くすることの要因。

6) リワインド ロールを安定させるためのリワインド シャフト安定ブレーキ。

7) 巻き戻されたペーパー ロールは顧客が供給する天井クレーンによって巻き戻す場所からオフロードである。

技術的なデータ
