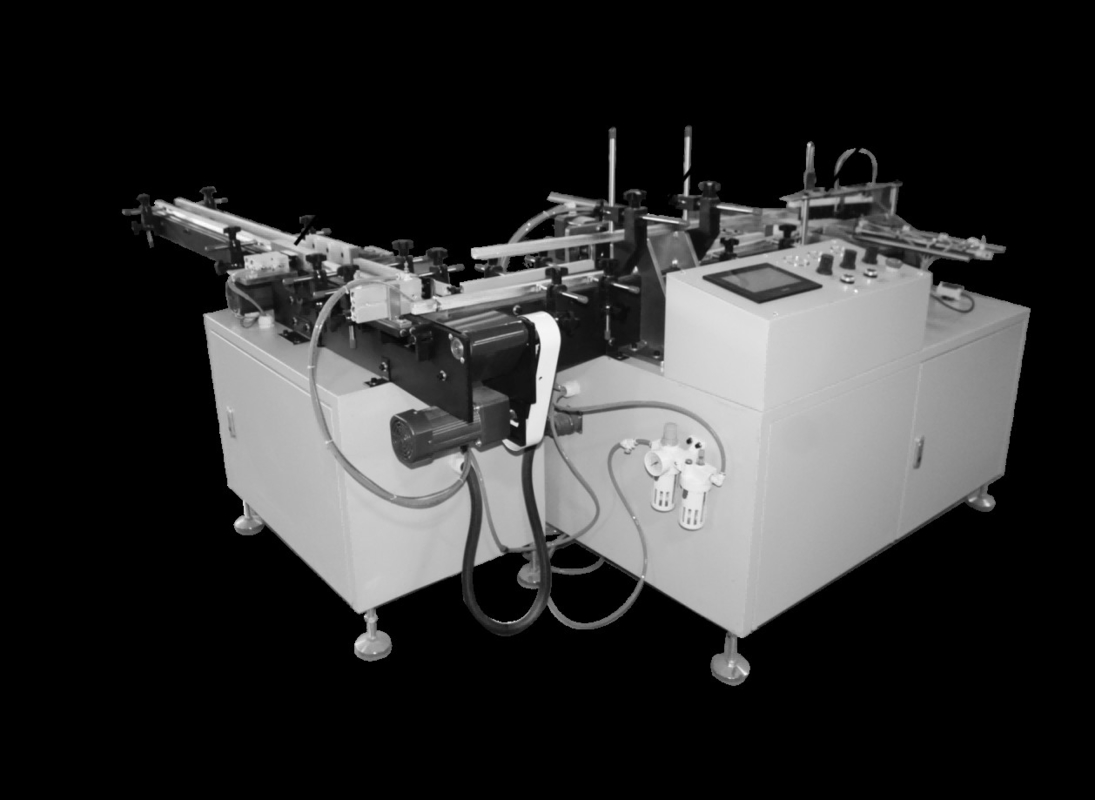

オートマティックヒート収縮式 パッケージ 機械

3.1主な技術パラメータ

紙巻の直径30~90mm

紙巻の長さ 35~90mm

トランスミッションベルト長さ 125mm

切断速度 125 回/分 (最大)

平面パンシング速度 125倍/分 (最大)

送電帯速度は40〜500mm/s

プラスチックのパッケージの推進速度22倍/分 (最大)

プラスチックのパッケージ 推進長30~400mm

電圧 220V/50HZ

機械の重量 380kg

断片

シリンダー操作中に,紙巻に慎重に押して,紙巻のサイズを調整できます.

ロール押す部分

円筒の到着後,クリアの構成部分を切り離してロール 円筒を押しながら円筒を平らな座席にロールし,紙のロールを平らにする準備をします.

パパについてアート

ロールパッティングシリンダーは,ロールプレートを動かし,回転運動を行い,ロールシリンダーによって押された紙ロールは,厚さに応じて平らになります.次の攻撃に備えるために.

押してについて部分

• 押し回しシリンダー

プッシャーシリンダーの両側にある線形ガイドレールは,プッシャーの動力源として,プッシャー安定性を向上させる支柱として使用されます.

• 検知前夜

検知眼は紙巻が押し皿に届くのを検知し,シリンダーは紙巻を押し出す.

• 紙のバフル

ロールプレートには多くのマウントホールがあり,ロールバフルは,マウントホールの位置を選択するために左と右に調整され,コンバードロールの数を変更できます.

• ヘアブラシ

ブラシを紙巻に軽く押すだけです.

操作仕様

パラメータ設定の指示

1平坦化速度:平坦化されたシリンダーの各ショットのための時間,値が大きいほど,動作頻度が小さいほど,そしてその逆,頻度が高いほど,推奨値が 30 に設定されます.;

2紙を押す速さ:紙を折った後,製品が角からコンベアベルトの別の部分に押すのにかかる時間.作用頻度が小さいほど頻度が高くなるほど,推奨値は25に設定されます.

3紙を折断する速度:紙を折断するシリンダーの各折断の時間,値が大きいほど,作用頻度が小さいほど,そうでなければ頻度が高いほど,推奨値が 30 に設定されます.;

主要な操作指示

1パッケージ単行列: パッケージ単行列/二行列スイッチ

2. 平面開いた:スイッチを起動するためにシリンダーを平面にする.

3スイッチを平らにする: スイッチを閉めるためにシリンダーを平らにする.

4. 紙を割って開け: スイッチを起動するために紙のシリンダーを割って;

5紙を切り離す:スイッチを閉めるために紙のシリンダーを切り離す.

PLCの入力/出力点識別図

XO:紙を押す繊維 X1:紙を押すシリンダーの起源

X2:単列押すセンサーX3 についてD忘れる列を押すセンサー

X4:紙を遮断する繊維 X6: 緊急停止

Y0:ロール押すシリンダー Y1:紙の詰め込みシリンダー

Y3:紙を割るシリンダー Y4:紙を叩くシリンダー

3.4. 切断機の技術パラメータ

3.5 各構成要素の名称

(1) 操作パネル

(2) 高さ調整ハンドホイール

(3) 収縮フィルム

(4) 収縮フィルム装置の設置

(5) 引き下げ可能なフィルム固定棒

(6) フィルムクラッチのハンドルを引っ張る

(7) 円軸

(8) 収縮膜開口三角板 (上)

(9) 輸送ベルト

(10) 緊急停止スイッチ

(11) 収縮膜を開く三角板 (下)

(12) 光電眼

(13) フットカップ

(14) シールナイフ (上)

(15) 引引エンジン

(16) 廃棄物収集

(17) 上部シール切断器の保持器

(18) フィルムフィードバランス棒 (上下調整)

操作パネル

• 選択式スイッチ:フィルムを変更したり調整したりするとマニュアルに切り替える.パッケージが動いているときに自動に切り替える.
• 縦切断温度:横切断切断器の温度を設定する.
• 横切断温度:横切断切断器の温度を設定する.
• 密封時間: 密封時間を設定するタイマー.
• 長さ設定: P 製品が電動の目スイッチを通り,シール切断器のドロップ,シグナルライトを通り,設定された時間まで.
• トーリー・レジスタ: 製品の量を示す.

主なスイッチ使用説明書

• 行程設定

時間が長くなるほど,収縮フィルムの余分な部分は長くなり,収縮後も良く見えません. (収縮後のフィルムはリラクゼーションを引き起こします)

注:時間が短すぎると,密封と切断ナイフは,通常0.1-0.5秒で,製品に切るのが簡単です (しかし,包装の厚さにより時間が異なります)

• カウンター

封筒は光電眼スイッチを通過し 切断ナイフが 下り上がると カウンター上の番号が表示されます

* (カウンター上の番号はゼロにリセットされています.右上の"RESET"ボタンを押してください).

(3) 反対の光電眼スイッチ (コンベアベルトの両側に設置)

パッケージが電気眼を通過すると ストロークセットが動作し 密封と切断のナイフは 密封と切断に 下がります

 実行順序

• 電源スイッチを入れると,適切な温度に温度を調整します.室温と使用された原材料の厚さによるいくつかの違いがある可能性があります 長ナイフ 175°C短ナイフ 175°C 密封時間 0.8~1.2秒
• 梱包された物体の幅に応じて,フードベルトの幅を調整し,ハンドホイールを調整するために,上方三角形のプレートの高さを調整します.そして物体から1センチメートルの距離を維持します.
• 幅の予約は,パッケージのストップ位置と横切断密封ナイフの中央線間の距離です.それをWIPの高さの1/2以上設定してください.
• 包装停止時間コントローラ"ベルト配送停止時間",すなわち,縦切断切断器の中央線,および1/2の高さで設定された包装停止距離.
• 6cmの高さの包装製品については,原材料の予約長さを設定してください.
• パッケージの幅を設定した後,縮小フィルム装置の方法に従って縮小フィルムを設置してください.
• 密封ナイフが設定に達すると,開口を締め出すために原材料を引っ張って,固定同期ベルトに,密封するための手動制御スイッチを押します.
• 作業スイッチを入れ,コンベアベルトを起動します.コンベアベルトに配置された製品は自動的に封筒包装することができます.
